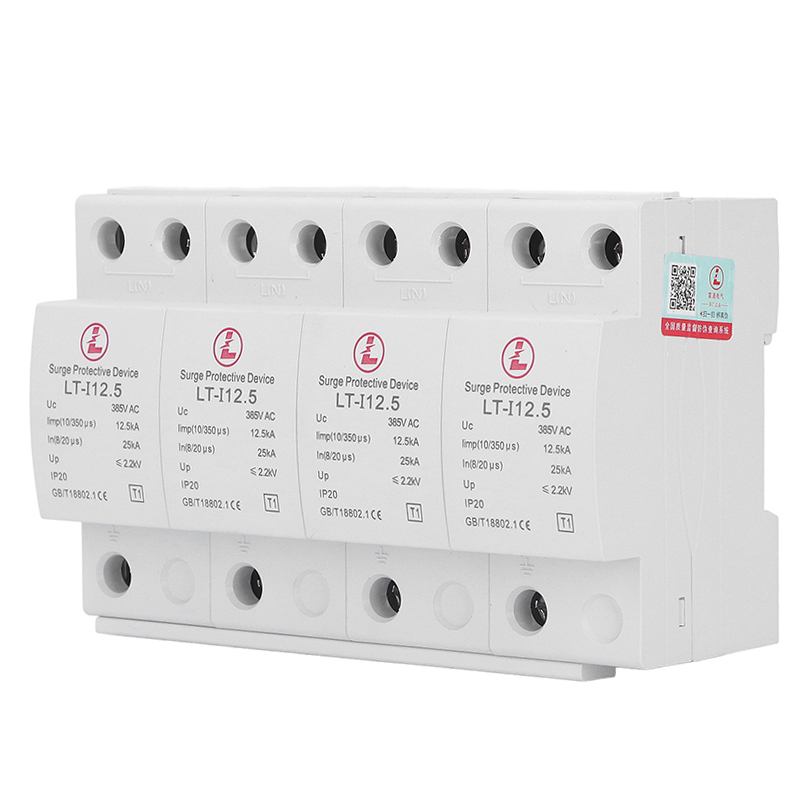

LT-Ⅰ12.5/4P
- 联系我们
- 电话：158 6805 4812
- 手机：137 3202 6272
- 邮箱：1450753032@qq.com
- 网址：http://www.chltdq.com
产品描述
产品概述
LT1电压开关型系列一级模块化电源电涌保护器依据IEC和GB标准设计。应用于电源供电系统第一级保护，产品为标准35mm导轨安装方式。
LT1电压开关型系列模块化电源电涌保护器具有很高的雷电流泄放能力，单模块冲击电流最大可达50kA（10/350us），可防范直击雷在内的各种电涌，应用于雷击风险较高地压的设备系统的电源第一级电涌保护，可组合用于单相、三相代电线路。
产品结构与性能特点
本产品为一端口户内式固定安装电压开关型SPD，产品依据GB/T18802.1等现行国家标准而设计的；具有冲击电流大（limp：25KA）低残压（up：2.0KV）等优点，其核心器件由多级石墨间隙组成，合理的设计、精确的加工将火花间隙组合在一起形成密封的结构保证了火花间隙内部的安全距离，即使在浪涌电流通过时，也不会产生电弧外泄安装时不必专门预留外泄电弧的空间。质量稳定可靠。
产品安装在LPZOA或LPZOB与LPZ1区交界处，或在电源引入的总配电箱（柜）处，采用35mm标准导轨安装。连接导轨采用6-35mm2多股铜质软线。
接地线应采用16mm2以上的双色导线，长度不大于500mm。为了防止电涌保护器失效后影响电网正常运行，联接于L线的保护器应串接一个熔断器或断路器（注：依据标称电流In选择）。
主要技术参数
|
型号规格 |
LT-I15 |
LT-125 |
LT-150 |
|
|
额定工作电压Uopv（V） |
220V |
220V |
220V |
|
|
最大持续工作电压Uc（VAC） |
385V |
385V |
385V |
|
|
电压保护水平Up（kV）5 |
0≤2.2KV |
0≤2.4KV |
0≤2.5KV |
|
|
最大放电电流（8/20μs）lmax（kA） |
15KA |
25KA |
50KA |
|
|
标称放电电流（8/20μs）ln（kA） |
40KA |
50KA |
100KA |
|
|
响应时间ns |
≤100ns |
≤100ns |
≤100ns |
|
|
防护等级 |
IP20 |
IP20 |
IP20 |
|
|
前端推荐串联熔断器 |
125A |
150A |
150A |
|
|
接入导线截面积（mm2） |
≥6mm2 |
|
||
|
接地线截面积（mm2） |
≥10mm2 |
|
||
|
遥信功能 |
可选配 |
|
||
|
备注 |
其他最大持续工作电压UC可定做（500V，690V） |
|
||

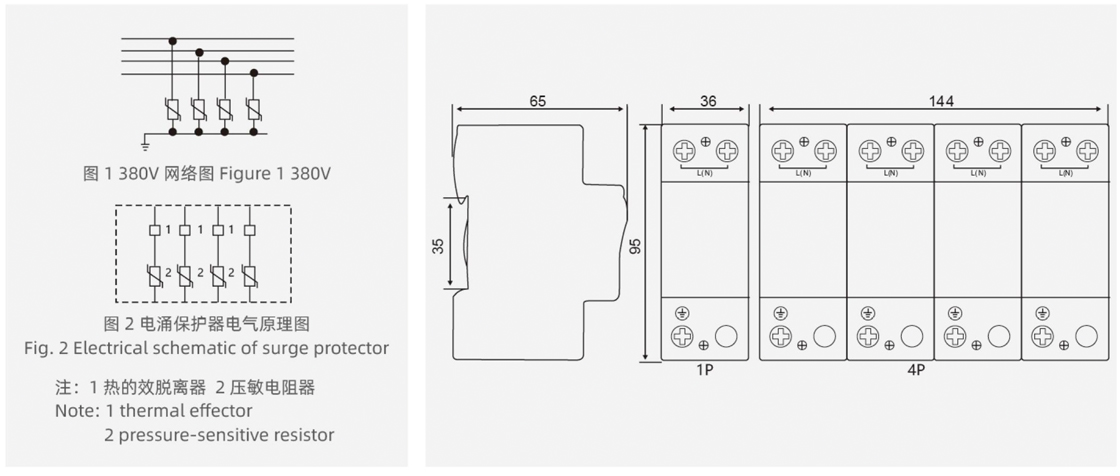

原理图/外形尺寸图
