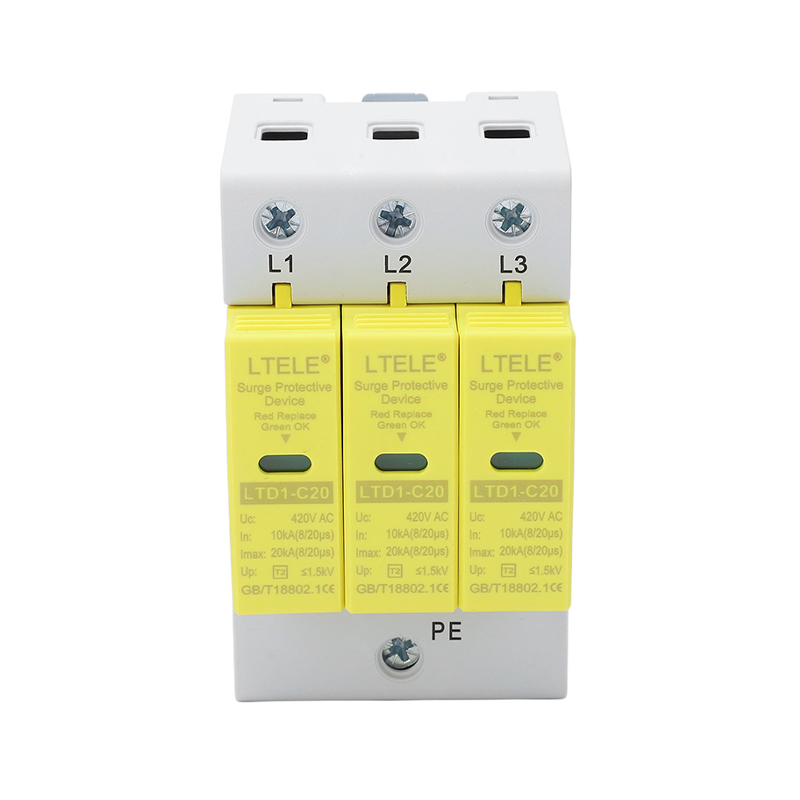

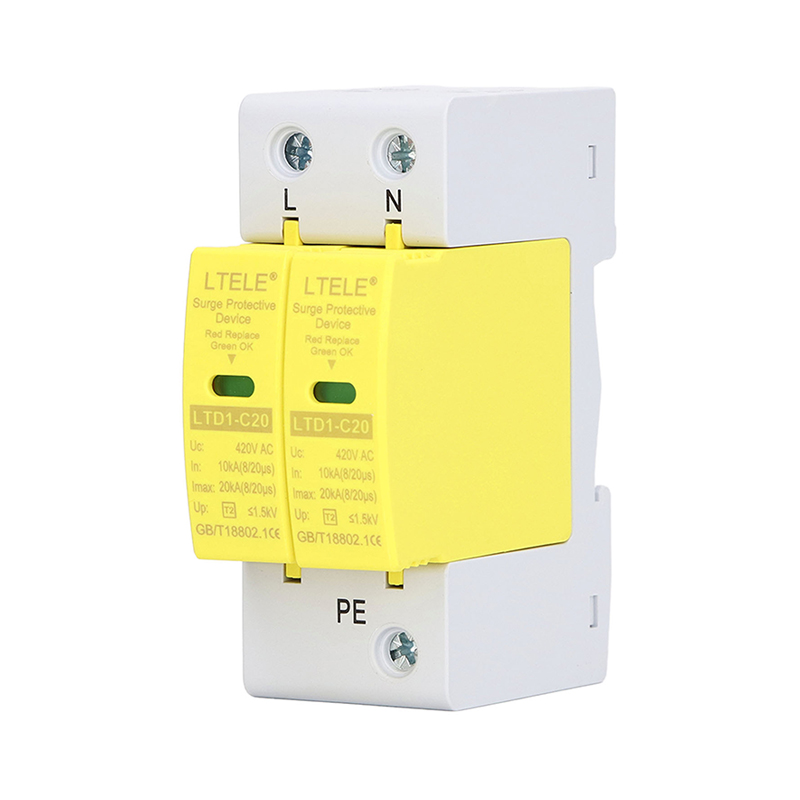

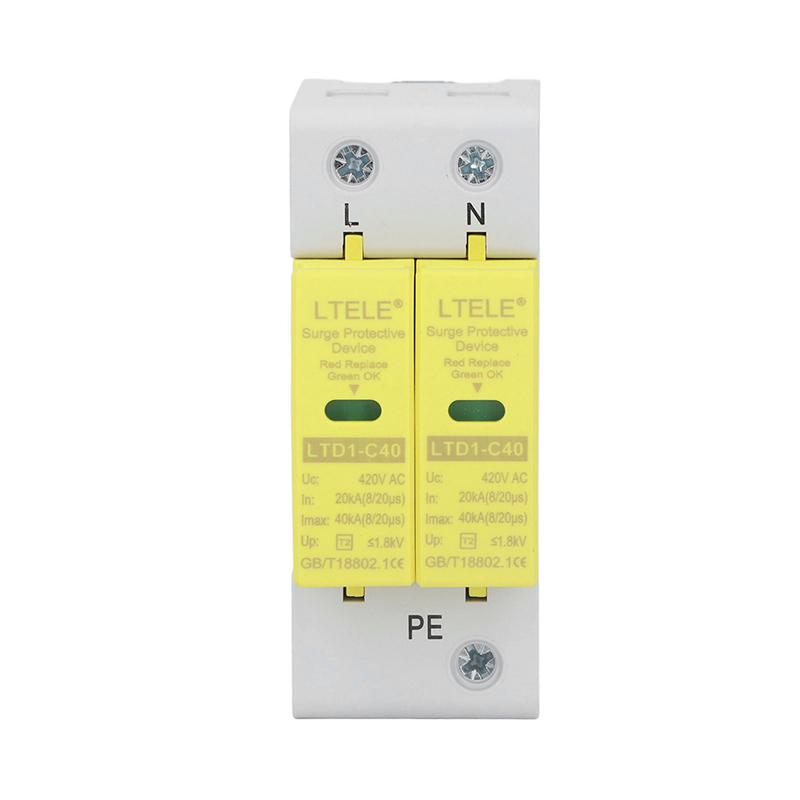

产品描述
产品概述
LTD1系列电涌保护器（以下简称SPD）适用于设备末端保护、终端配电箱及内部信息前端，低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S，等供电系统，对间接雷电和直接雷电影响或其它瞬时过电压的电涌保护。根据IEC61643-1标准的等Ⅱ级电涌保护器。
SPD具有共模（MC）和差模（MD）保护方式。
LTD1符合GB/T18802.1/IEC61643-4。
产品安装
安装在LPZl或LPZ2区与LPZ3区交界处，采用35mm的标准导轨安装，连接铜质多股导线为2.5-16mm2。
LTD1每极必须设置保护一使用熔断器或小型断路器。
适用于住户配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。
主要结构
SPD为一端口，防触电保护，户内式固定安装，电压限制型。
SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号。
SPD正常工作时可视窗口显绿色，失效脱离后显示红色。
主要技术参数
|
型号规格 |
LTD1-C80 |
LTD1-C65 |
LTD1-C40 |
LTD1-C20 |
|||||||||
|
额定工作电压Uopv（V） |
220（1N 50Hz）380（3N50Hz） |
||||||||||||
|
最大持续工作电压Uc（VAC） |
420 |
385 |
275 |
420 |
385 |
275 |
420 |
385 |
275 |
420 |
385 |
275 |
|
|
电压保护水平Up（kV）5 |
2.4 |
2.4 |
2.0 |
2.2 |
2.0 |
1.8 |
1.8 |
1.8 |
1.5 |
1.5 |
1.4 |
1.2 |
|
|
最大放电电流（8/20μs）lmax（kA） |
80 |
65 |
40 |
20 |
|||||||||
|
标称放电电流（8/20μs）ln（kA） |
40 |
30 |
20 |
10 |
|||||||||
|
响应时间ns |
<25ns |
||||||||||||
|
防护等级 |
Ip20 |
||||||||||||
|
前端推荐串联熔断器 |
63A |
63A |
32A |
16A |
|||||||||
|
接入导线截面积（mm2） |
≥6 |
||||||||||||
|
接地线截面积（mm2） |
≥10 |
||||||||||||
|
失效指示 |
老化失效，绿色正常，红色失效 |
||||||||||||
|
遥信功能 |
不可选配 |
||||||||||||
|
备注 |
其它最大持续工作电压Uc可定做（500V，690V） |
||||||||||||

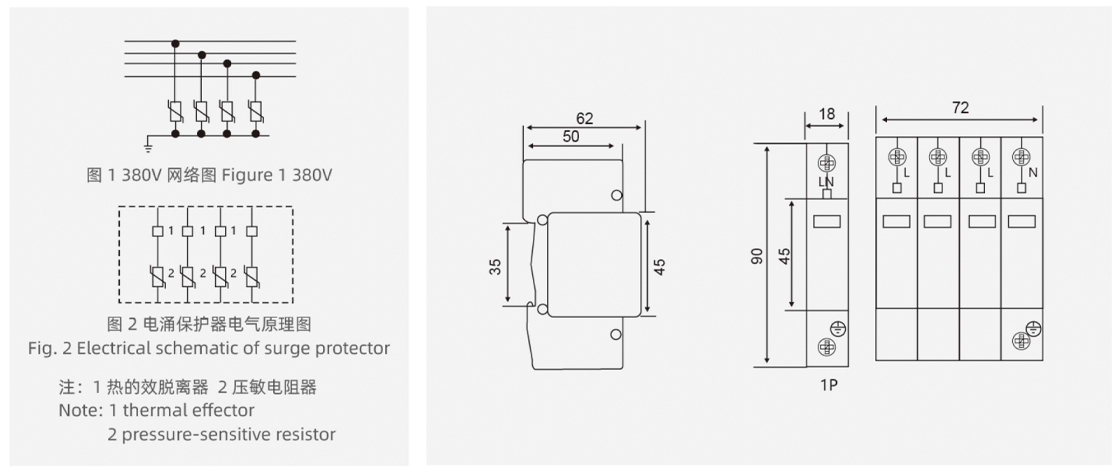

原理图/外形尺寸图
